■ 概述

    ZAZQ、ZAZX型電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。

    本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃?？刂菩盘?hào)為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。

■ 特點

·流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
·除了閥蓋處襯套導向外。閥芯側面與閥座內表面也有導向作用，導向面積的大，工作可靠。
·伺服放大器采用深度動態負反饋，可提高調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度。無需伺服放大器。
·節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
·波紋管密封型對移動的閥桿形成完全的密封，杜絕流體外漏。

■ 主要零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填      料：聚四氟乙烯
推桿、襯套：2Cr13

■ 主要技術參數

■ 配套用電動執行機構有關技術參數

表中數據為常規配置，具體選用可根據主要參數用戶要求而定。

■ 主要技術性能指標

·基本誤差：±2.5％
·額定流量系數偏差；±10％
·回差：2％
·固有流量特性：符合IEC534-1和GB/T4213-92規定的斜率偏差要求。
·死區：3％
·額定行程偏差：+2.5％

■ 允許壓差

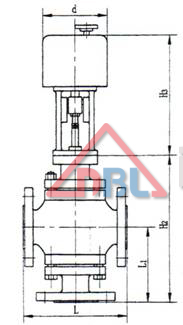

■ 外形尺寸及重量

普通型(單位：mm)

電子型(單位：mm)

公稱通徑（DN）		25	32	40	50	65	80	100	125	150	200
d		φ155	φ162			φ170
H3		290	325			380
L		160	180	200	230	290	310	350	400	480	600
L1		121	130	140	153	180	225	250	316	372	444
H2		246	259	273	311	354	366	448	512	587	759
重量 （kg）	PN16/64	22	25	26	28	50	56	63	70	80	95
	PN64	26	30	35	37	60	68	88	100	125	140

■ 連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216.5-84
                        鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面；
                                     PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·夾套保溫型夾套載熱體接口：對焊φ18×4
  ﹡ 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
    如：ANSI、JIS、DIN等標準。

■ 訂貨須知

訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其它特殊要求

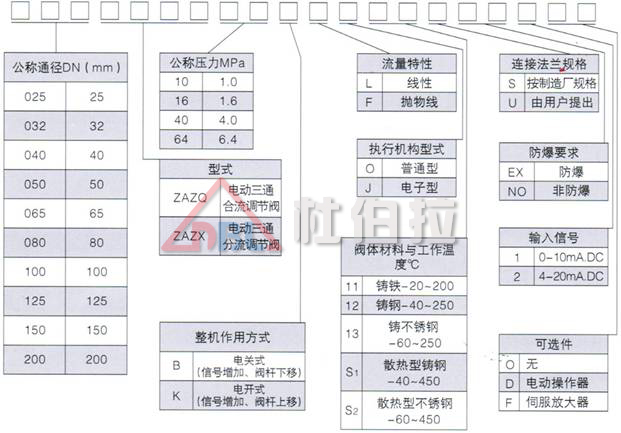

■ 型號
